電化學工作站接口正確打開的方式。電化學工作站的本質是用于控制和監測電化學池電流和電位以及其它電化學參數變化的儀器裝置。電化學測試體系中使用的最多的是三電極測試體系，如下圖所示，三個電極中包含有：工作電極，參比電極，輔助電極。但是在我們購買的電化學工作站中，有的電化學工作站有4個接線頭，有的有六個接線頭，這些接頭究竟各自分別有什么作用，在不同測試體系中該如何連接這些接頭呢?

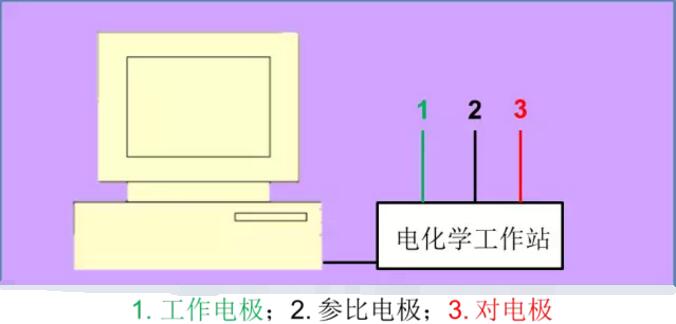

　　圖1 和PC連接的電化學工作站，一般應用于三電極測試體系


　　1. 四接頭電化學工作站

　　圖2 四電極測試體系多見于一些電池測試系統

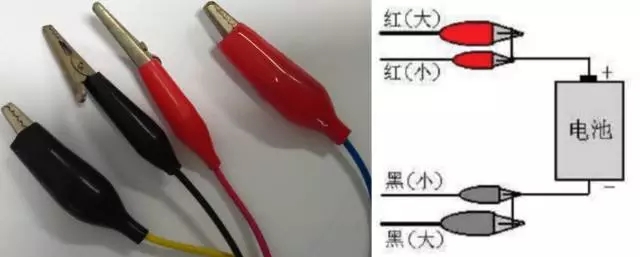

　　在這四個接線頭中，其中一個是檢測正極電流輸入的，另一個是檢測正極電壓;使用時這兩個電極應同時與電池正極相連;同理，剩余的兩個中，其中之一是檢測負極電流輸出的，另一個是檢測負極電壓，使用時應同時與電池負極連接。

　　與此同時，四電極體系也可以應用與三電極測試體系。相對于兩電極測試體系，三電極中多了一個參比電極，參比電極是用來指示工作電極的電壓的，因此參比電極與工作電極是在同一個電壓檢測回路中，因此原來用于檢測正極電壓的接口和用檢測負極電壓的接口應該分別接入工作電極和參比電極。而用于檢測正負極電流輸出的接頭應該分別接入測試中的工作電極和輔助電極。


　　2 五接頭電化學工作站

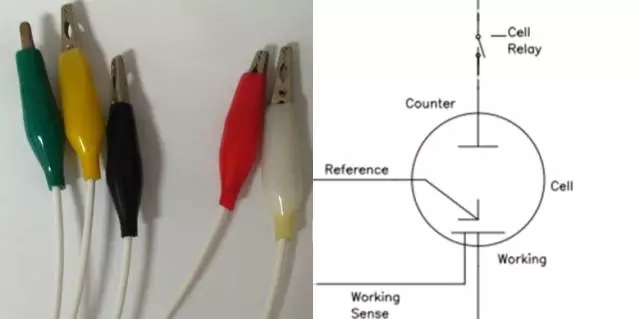

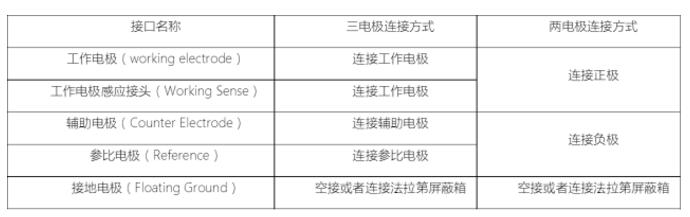

　　有些電化學工作站帶有五個接頭，商家會用各種不同的顏色來標記相應的接口。這五個接頭分別為：工作電極接頭，工作電極感應(working sense)接頭，輔助電極接頭，參比電極接頭和地線接頭。當該類型電化學工作站用于測試的時候其不同體系的接線方法如下表所示：

　　在三電極測試體系中，通俗的可以認為存在兩個回路：工作電極-參比電極，工作電極-輔助電極。因為在三電極體系中，需要參比電極來指示工作電極的電壓，但是參比電極在有較大電流通過時會發生極化，從而導致電位發生改變，因此電化學工作站的設計讓工作電極-參比電極之間的回路只有很小的電流，而實際工作電極的電流通過輔助電極構成的回路來分擔。電化學工作站來施加電壓，而實際的電壓是通過working sense來進行檢測。不過當working electrode和working sense連接在一起的時候，這兩個信號是重疊的。


　　3. 六接頭電化學工作站

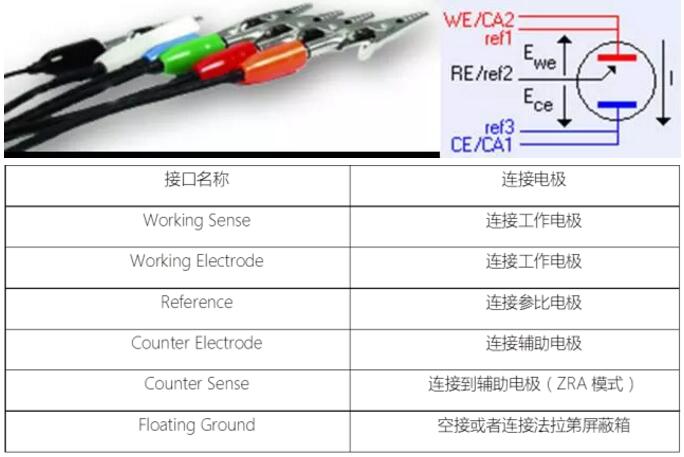

　　Working Sense和Working electrode連接在一起作為工作電極，連接到測試樣品。Working Sense檢測工作電極的電壓，Working electrode用來承載電路中的電流。

　　Reference一般連接參比電極，比如飽和甘汞電極(SCE)和Ag/AgCl電極。電化學工作站主要測定工作電極和參比電極之間的電壓。

　　Counter electrode連接輔助電極，一般使用一些具有較大比表面積的惰性金屬或者石墨電極。而counter sense一般用于Zero resistance ammeter (ZRA)模式，用于測試輔助電極的電壓。

　　Floating Ground在一般情況下是屬于空接狀態，要確保該接頭不與電解池其它部分有連接。如果，使用的電解池是普通的玻璃材質，所有的電極是不接地的，在這種情況下最好連接地線以減少噪聲。

　　當測試電流很小的時候，為了減少噪聲，一般需要一個法拉第屏蔽箱，這種金屬殼應該與地線相接，這時接地的電極只要和屏蔽箱連接就可以了。>>>>>推薦閱讀：如何正確使用電池檢測設備


　　4. Zero Resistance ammeter模式

　　這個模式一般用于金屬腐蝕電化學研究中。在這種模式下，能同時施加相同的電壓到兩個不同的金屬電極上;與此同時，能夠測量這兩個樣品之間的電流;通過引入?yún)⒈入姌O能夠測量樣品的電壓。


　　電化學工作站的主要作用是能夠施加電信號(電流，電壓)，同時能夠感應和檢測電信號。因此，電化學工作站中也分別設計了施加或者檢測這些信號的接口，根據不同的測試體系，可以按照相應的連接方式來獲取目標信息。更多電化學工作站及電池檢測設備資訊關注http://www.www.jhhzkj.cn/
