隨著各種高性能能源儲存設備，如鋰離子電池、鈉離子電池、鋰硫電池等的應用，電池的安全性受到人們越來越多的關注。隔膜材料是電池結構中非常重要的一個組成部分，即使是肉眼看不到的微小缺陷發生在其表面，都會給電池帶來諸如電壓失穩、自放電、微短路、甚至熱擊穿等危險。所以它的質量好壞直接關系到電池整體的運行安全性。然而在電池薄膜的實際加工、生產過程中，其表面難免會產生微孔或者微裂紋等缺陷 (圖1(a))。如何快速準確的檢測出電池隔膜的缺陷是一個亟待解決的問題。本文提出一種簡便、高效、無損的低空氣流速壓強差測量方法來實現對隔膜表面缺陷的探測。研究發現，這種方法可以敏感且高效的檢測出薄膜表面產生的微孔和微裂紋兩種缺陷，并能分辨出微孔的個數、大小以及微裂紋的擴展程度。而進一步的實驗測試發現這些缺陷會對電池的正常運行帶來不同程度的負面影響。這一新方法對電池隔膜的質量監測、失效分析以及隔膜涂料的性能檢測具有重要意義。

　　近日，華中科技大學航空航天學院李仁府教授團隊與華盛頓州立大學材料與機械工程系王宇助理研究教授、仲偉虹教授團隊(共同通訊作者)在國際頂級期刊Energy Storage Materials上以短通訊形式發表題為““See” the Invisibles: Inspecting Battery Separator Defects via Pressure Drop”的文章，共同第一作者是華中科技大學李毅超博士與華盛頓州立大學傅雪薇博士生。受離子傳輸與氣流傳輸相似性的啟發(圖1(c))，研究人員采用一套簡易裝置(圖1(b))對不同流速下空氣流通過隔膜前后產生的壓強差進行測量與分析，以此判斷隔膜的缺陷度。為了驗證方法的有效性，研究人員人為通過扎孔與拉伸在隔膜上制造了兩類缺陷：微孔與微裂紋(圖2)。結果顯示，壓強差法可以快速有效的檢測并分辨出微孔的個數、尺寸，以及微裂紋的程度，特別在較高流速條件下靈敏度更高(圖3)。通過對兩種缺陷條件下隔膜導離子特性的測試發現，除了3號微孔隔膜，其他帶缺陷的隔膜均未能被導離子測試方法發現(圖4)，而壓強差法已可以成功探測出所有缺陷情況。進一步，將兩種缺陷條件下的隔膜組裝成半電池測試其電化學性能發現，當隔膜上僅出現一個微孔時就發生了短路現象;而10%拉伸條件下產生的微裂紋隔膜電池也發生了充放電異常;4%與6%拉伸條件下產生的微裂紋隔膜電池在經過250次充放電循環后也發生了電池性能下降的現象。究其原因可能是缺陷引發了鋰離子在電池內部的不均勻傳輸與沉積導致不穩定SEI膜的產生，這個過程會進一步消耗電解質并導致顯著的容量損失。

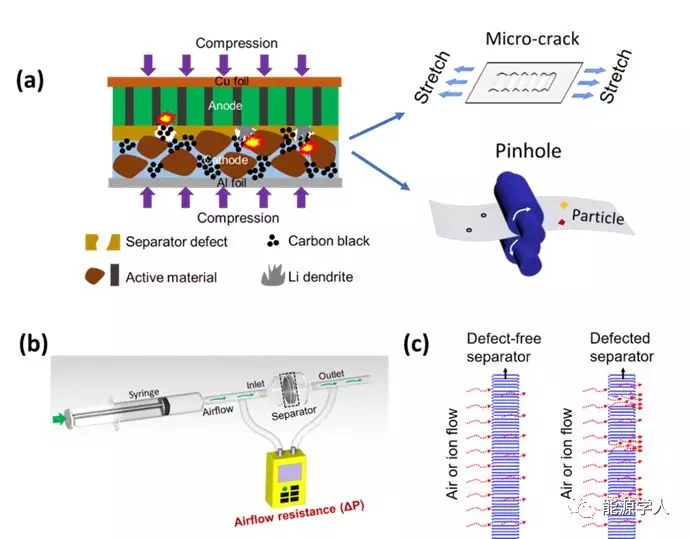

　　圖1.檢測電池隔膜缺陷的壓差法：(a)隔膜在生產過程中可能產生的缺陷;(b)試驗測試方法;(c)離子流過隔膜與空氣流過隔膜的相似性示意圖。

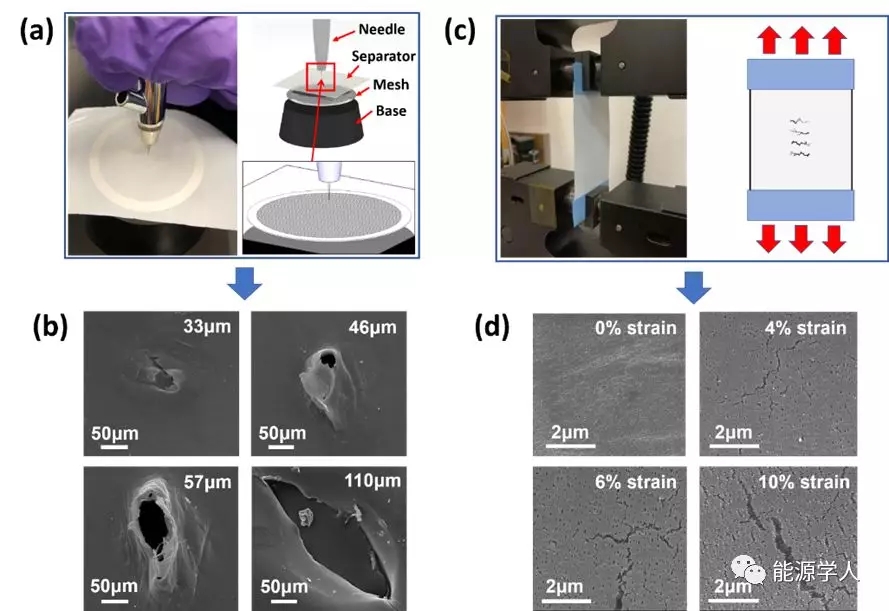

　　圖2. 兩類人為制造的隔膜缺陷：(a)扎孔制造微孔方法;(b)微孔形貌與尺寸;(c)拉伸制造微裂紋方法;(d)微裂紋形貌。

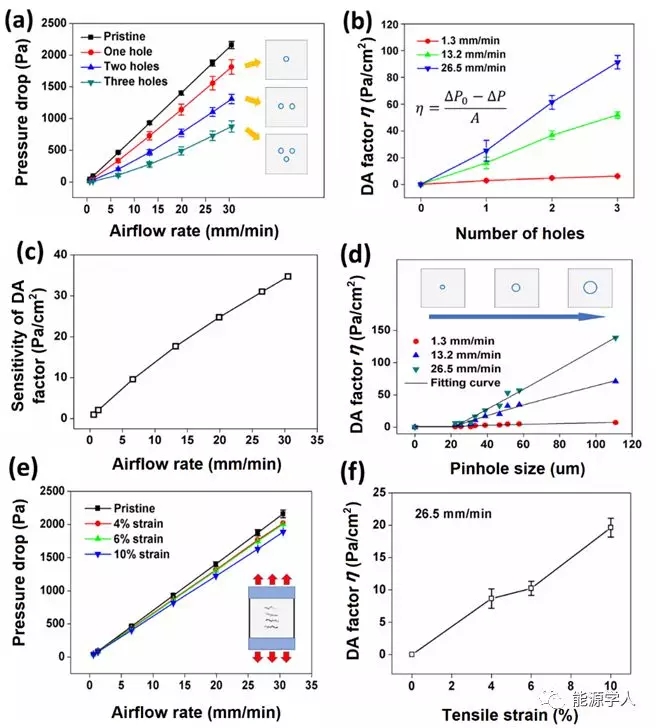

　　圖3. (a)不同微孔個數條件下壓強差與流速關系;(b)不同流速下微孔個數與損失因子關系;(c)流速與損失因子敏感性關系;(d)不同流速下微孔尺寸與損傷因子關系;(e)不同微裂紋下流速與壓強差關系;(f)固定流速下隔膜應變與損失因子關系。

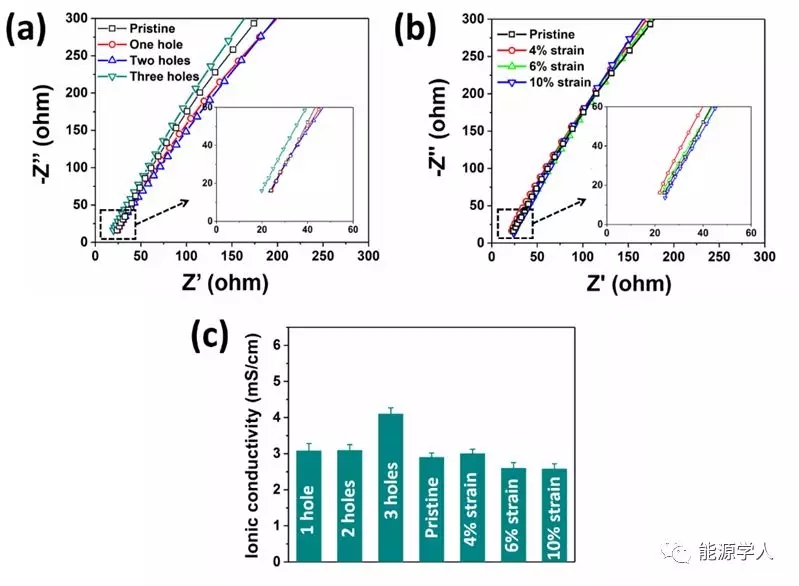

　　圖4. 隔膜的導離子特性：(a)不同微孔條件下隔膜的尼奎斯特圖;(b)不同微裂紋條件下隔膜的尼奎斯特圖;(c)兩種缺陷下隔膜導離子特性對比。

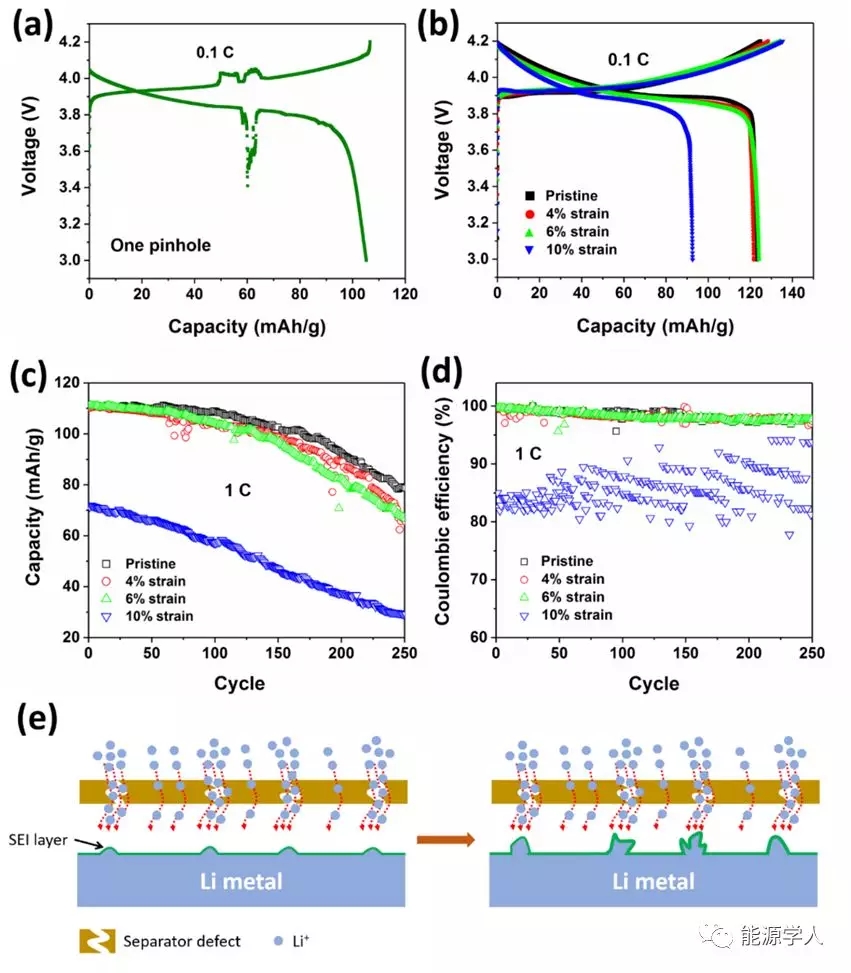

　　圖5. 將有缺陷隔膜組裝成半電池測試其電化學性能：(a)0.1C條件下帶一個微孔隔膜的電池充放電曲線;(b)0.1C條件下帶不同微裂紋隔膜的電池充放電曲線;(c)循環穩定性測試;(d)帶不同微裂紋隔膜的電池庫倫效率;(e)帶微裂紋隔膜下SEI膜成形示意圖。

　　【總結】

　　本文作者首次提出了以一種高效、便捷、低成本且無損傷的基于低流速下壓強差測量方法來評估電池隔膜可能產生的缺陷。結果顯示，相比傳統的導離子測試方法，壓強差法可以有效檢測出微孔與微裂紋兩類缺陷，并且高流速更有利于缺陷的發現，而這些缺陷會不同程度的對電池性能產生負面影響，帶來安全隱患。這一方法為電池隔膜的質量監控與評估，以及電池的失效分析提供了一種新途徑。
