在鋰電池生產領域，卷繞工藝至關重要。它通過精準調控極片的速度、張力、尺寸、偏差等參數，將分條后尺寸適配的極片、隔膜及終止膠帶等卷制成極芯。依據卷繞芯包形狀，卷繞設備主要分為方形卷繞與圓柱卷繞兩類。武漢格瑞斯新能源有限公司深耕此領域，不斷推動卷繞機技術的創新發展。

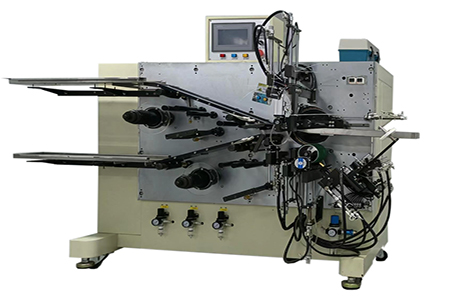

卷繞機主要用于方形或圓柱電池裸電芯的自動卷繞。設備采用兩副或以上卷針、單側抽針結構，實現卷料正負極極片和隔膜主動放卷、自動換卷、糾偏、張力檢測與控制等功能。極片經夾輥驅動引入卷繞部分，與隔膜按工藝要求自動卷繞。卷繞完成后，自動換工位、切斷隔膜并貼終止膠帶，成品裸電芯經預壓、掃碼后，良品轉移至托盤進入后工序，不良品則自動卸料至收集處。

武漢格瑞斯新能源的卷繞機設備組成精密復雜，涵蓋極片/隔膜自動放卷、換卷、自動糾偏、導輥、極耳導向撫平、主驅、張力控制等眾多模塊，以及卷繞頭組件、貼終止膠帶、自動卸料等關鍵部件，各模塊協同工作，確保卷繞過程高效穩定。

關鍵結構方面，極片/隔膜自動放卷系統由自動放卷軸、接帶組件、放卷糾偏等構成，實現卷料固定、自動放卷與換卷。放卷軸采用機械或氣動脹緊方式，配合輔助機構，便于快速定位。



自動糾偏模塊由多級糾偏機構組成，糾偏方式多樣，如掛軸移動、導輥擺動、夾輥驅動等。通過對物料走帶邊緣實時檢測、控制與顯示，實現實時修正。傳感器位置合理設置，避免粉塵影響檢測準確性。

張力控制系統由張力檢測傳感器、執行機構和顯示儲存模塊組成。執行機構包括直線電機、低摩擦氣缸或伺服電機等。檢測機構靠近卷針機構，可實現逐圈張力設置與調控，精準控制避免裸電芯變形。

極片入料模塊由正負極夾輥驅動機構、送料機構組成，確保卷繞前極片入料穩定，入料位及物料間相對位置不變。入料夾輥和極片自由長度在保證入料和收尾的前提下盡量縮短。入料處具備吹氣導向功能，使用數顯式氣壓監測，吹氣和導向方向角度可調并配有刻度盤，實現有效、低噪聲、無污染且傾斜角度方便量化調節的入料操作。

武漢格瑞斯新能源有限公司憑借在卷繞機領域的技術積累與創新，為鋰電池生產提供了高質量的設備支持，助力行業不斷向前發展。
